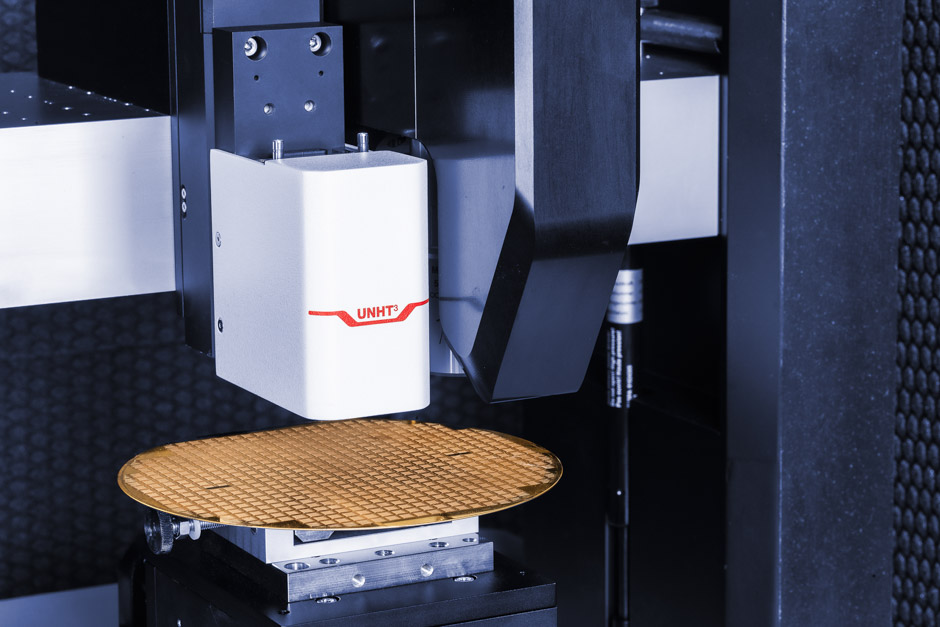

Comprobador de ultrananoindentación (UNHT³)

El ultrananoindentador de alta resolución UNHT³ con sensores de fuerza real y de desplazamiento examina las propiedades mecánicas de un material a escala nanométrica. El UNHT³ elimina prácticamente el efecto de la deriva térmica debido a su exclusivo sistema de referencia de superficie activa patentado. Es perfectamente adecuado para mediciones a largo plazo en todo tipo de materiales, desde escala atómica a nanométrica, incluidos polímeros, capas muy delgadas y tejidos suaves. Para mediciones en condiciones de temperatura muy baja o muy elevada, una versión de cámara de vacío (UNHT³ HTV) se encuentra disponible (hasta 800 °C, por debajo de 10^-7 mbar.

Combine el cabezal UNHT3 con otro cabezal de prueba por rasgado o indentación en la plataforma Step para cubrir totalmente la gama nano, micro y macro. Añada un módulo AFM para obtener una caracterización mecánica completa de la superficie con un solo instrumento.

Modelo: Comprobador de ultrananoindentación (UNHT³)

Mediciones bajo condiciones ambientales
Pruebas con control de temperatura variable desde temperatura ambiente hasta 200 °C

Ambiente de vacío para mejor control del calentamiento y protección para el indentador y la muestra contra la oxidación.
Procedimiento completamente automático para minimizar desviaciones térmicas.
Pruebas a temperatura variable, desde -150 °C hasta 800 °C
Niveles de vacío bajos de hasta 10^-7 mbar.

Categoría: Controlador de indentación instrumentado

Tipo de Industria: Bebidas

Marca: Anton Paar

Comparte este Producto

Características Principales

El equipo más preciso de nanoindentación

UNHT³ mide lo que otros estiman: dos sensores independientes de profundidad y carga proporcionan un verdadero control de fuerzas y profundidad de indentación. Además, el UNHT³ ofrece un diseño patentado el diseño patentado de referencia superior activa. Un indentador de referencia monitorea la posición de la superficie de la muestra mientras un indentador de medición realiza las mediciones, con lo que se elimina el cambio térmico y los problemas de cumplimiento. Esto permite una amplia gama de profundidades de penetración (desde unos pocos nm hasta 100 μm) y cargas de indentación (desde unos pocos μN hasta 100 mN).

El nanoindentador con la mayor estabilidad del mercado

El uso de la exclusiva referencia activa patentada de la superficie superior, y el uso de Zerodur un material sin expansión térmica significa que UNHT³ es el único nanoindentador que alcanza un cambio térmico insignificante de hasta 10 fm/s, sin ninguna corrección de profundidad. Esto hace que el UNHT³ sea el único nanoindentador que se puede utilizar para mediciones a largo plazo, como las pruebas de deslizamiento.

Más de 600 mediciones por hora

Gracias a la estabilidad térmica única del ultrananoindentador UNHT³, se puede medir una muestra inmediatamente después de la instalación sin esperar horas para la estabilización térmica. Por lo tanto, se pueden medir individualmente muchas muestras durante el día. El modo de medición rápida Quick permite realizar hasta 600 mediciones por hora con curvas reales de indentación. Los perfiles de usuario, los protocolos de medición, las mediciones de muestras múltiples y los informes personalizables también contribuyen a alcanzar el rendimiento más alto del mercado.

Análisis mecánico dinámico (DMA) adicional, disponible con el modo sinusoidal

El modo sinusoidal integrado permite al DMA analizar el perfil de profundidad de las propiedades mecánicas (HIT, EIT vs. profundidad) y la medición de las propiedades viscoelásticas (E’, E»: módulos de almacenamiento y pérdida, tanδ) en muestras que van desde películas delgadas hasta materiales a granel. El modo sinusoidal también ofrece características adicionales, como la calibración rápida del indentador y el análisis de tensión-deformación.

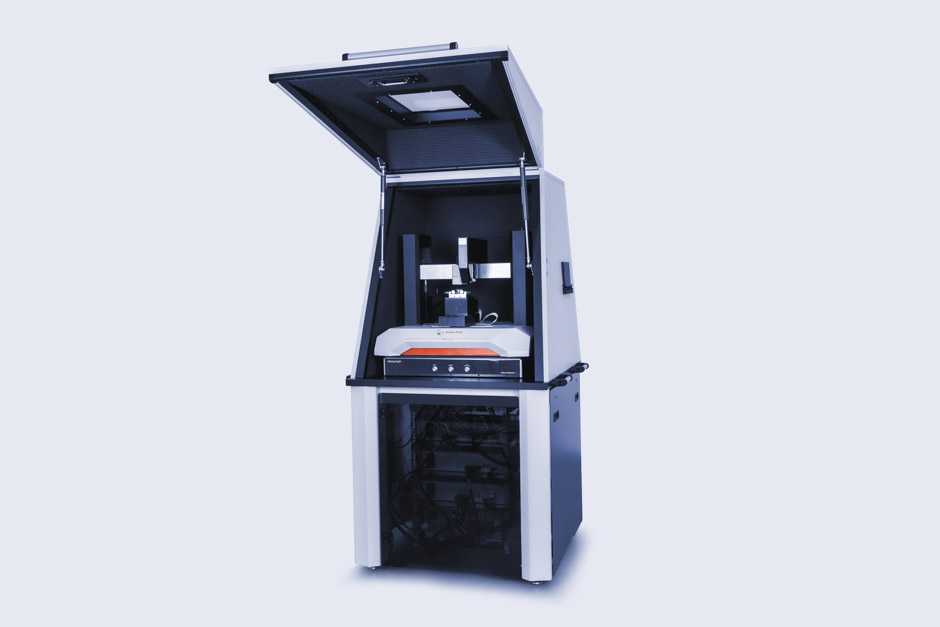

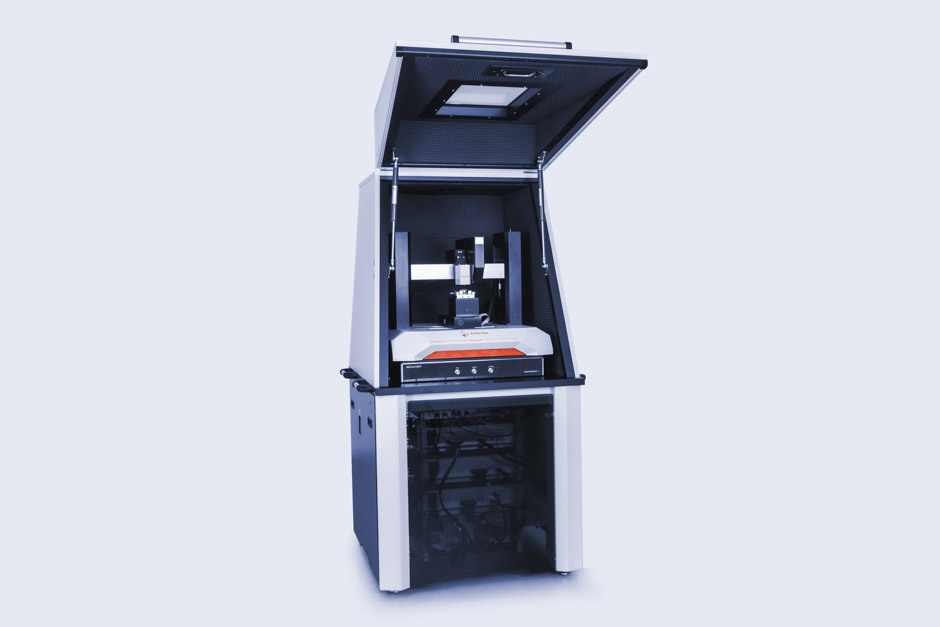

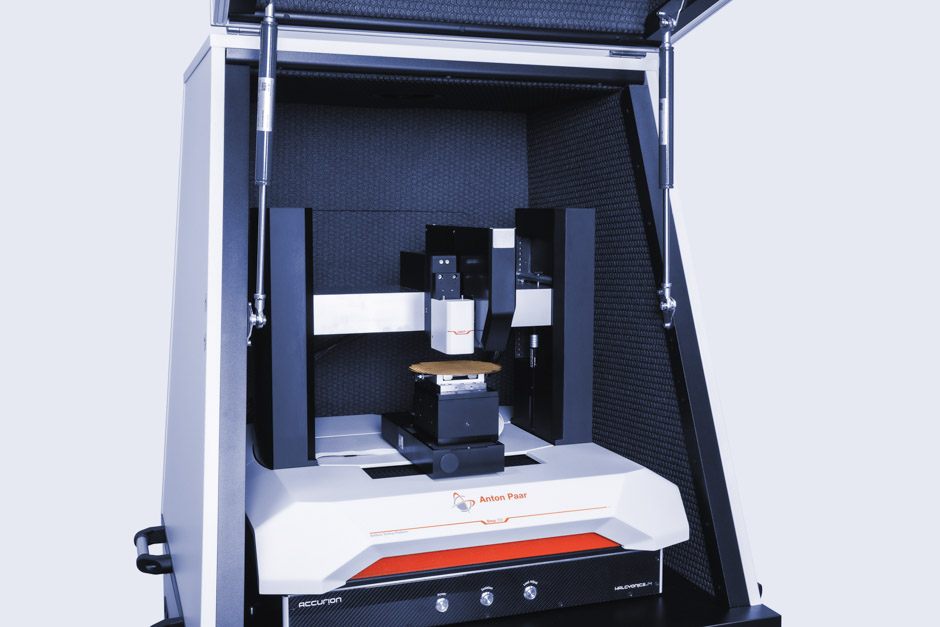

Plataforma Step: Máxima versatilidad de instrumentos

La plataforma Step permite realizar pruebas completas de caracterización mecánica de superficies. Tanto si desea realizar exclusivamente pruebas de nanoindentación, como si desea complementar los resultados con mediciones de rayao y AFM, la plataforma Step ofrece siempre la mejor solución en términos de modularidad, estabilidad y aislamiento acústico.

Mediciones de alto vacío y de temperaturas elevadas hasta 800 °C

La versión HTV del UNHT³ es la única para el nanoindentador ultra con un procedimiento totalmente automático para minimizar la desviación térmica con la cual es posible lograr <3 nm/min en todo el rango de temperatura. Esto se consigue mediante una gestión del calentamiento única y patentada que controla simultáneamente la temperatura de la muestra y del indentador con una precisión de 0.1 °C. El software de indentación toma el control de calentamiento y de las condiciones ambientales para interactuar en tiempo real con el sistema, de manera que minimiza la desviación térmica y lanza todas las mediciones deseadas. Usted puede planificar un set de cualquier clase de indentaciones (posibles también con el UNHT³ estándar) con diferentes configuraciones de temperatura así el instrumento realiza mediciones de manera automática de acuerdo con la matriz preestablecida.

Especificaciones Técnicas

Carga máxima [mN]	50/100⁽¹⁾
Resolución de carga [nN]	3
Piso de ruido de carga [rms] [μN]	≤0.05
Velocidad de carga [mN/min]	Up to 1000
Rango de profundidad [μm]	50/100⁽¹⁾
Resolución de profundidad [nm]	0.003
Profundidad de piso de ruido [rms] [nm]	≤0.03
Tasa de adquisición de datos [kHz]	192
Opciones
Plataforma de calentamiento de hasta 200 °C	✔
Pruebas en líquidos	✔
